Le passage au triphasé modifie en profondeur la logique de protection d’un tableau électrique. Choisir le calibre d’un disjoncteur en triphasé demande de prendre en compte la répartition des circuits sur chaque phase, l’équilibrage des charges et les exigences normatives récentes.
Règle amont-aval : le calcul que la norme NF C 15-100 impose désormais
La version en vigueur de la norme NF C 15-100 encadre le dimensionnement des protections d’un tableau électrique par une méthode de calcul précise. Le calibre des disjoncteurs et différentiels doit résulter d’un calcul formel, pas d’une estimation approximative basée sur le contenu d’une rangée.
Depuis septembre 2025, le Consuel applique cette série comme référentiel pour les installations rénovées.
La méthode dite « règle de l’aval » impose d’additionner les calibres des disjoncteurs divisionnaires situés en aval d’un interrupteur différentiel, avec des coefficients de pondération :
- Les circuits de chauffage électrique, chauffe-eau et recharge de véhicule électrique comptent à 100 % de leur calibre (coefficient 1).
- Tous les autres circuits (éclairage, prises, électroménager courant) sont pondérés avec un coefficient inférieur, ce qui permet de réduire le calibre du différentiel de tête.
- Le résultat détermine si un interrupteur différentiel de 40 A suffit ou si un modèle de 63 A est nécessaire en tête de rangée.
En triphasé, ce calcul se répète pour chaque phase. Un déséquilibre dans la répartition des circuits entre les trois phases peut conduire à surdimensionner le différentiel d’une rangée et sous-dimensionner celui d’une autre.

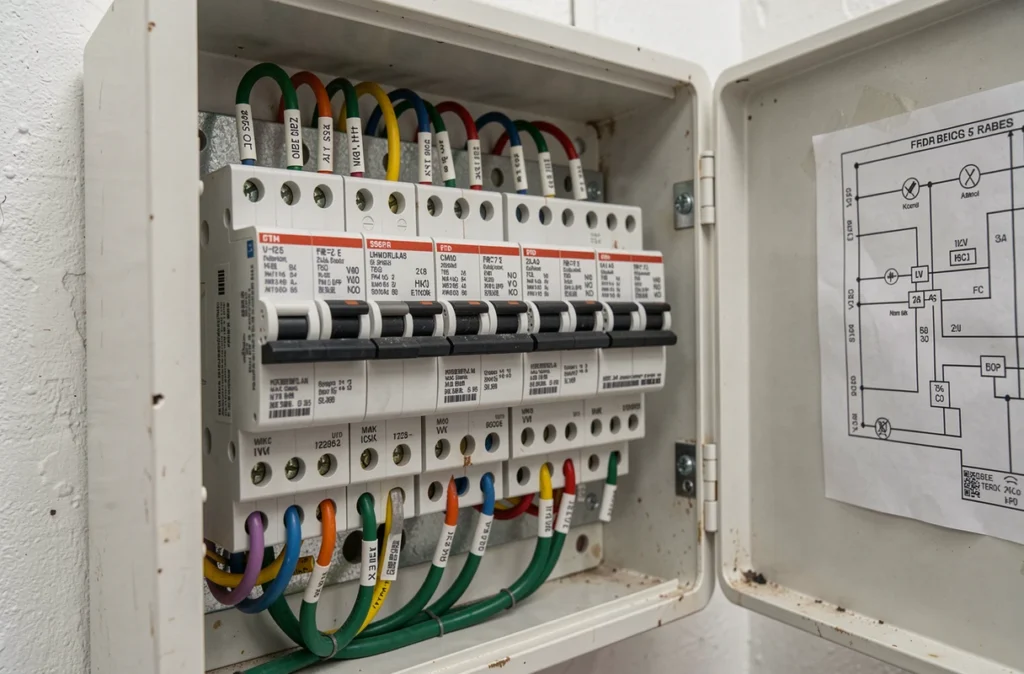

Calibre disjoncteur divisionnaire en triphasé : valeurs par type de circuit
Les calibres des disjoncteurs divisionnaires restent identiques en triphasé et en monophasé pour les circuits terminaux alimentés entre phase et neutre. Ce qui change, c’est la phase à laquelle chaque circuit est raccordé.
Circuits courants raccordés en monophasé sur une phase du triphasé
Un circuit d’éclairage est protégé par un disjoncteur de 10 A ou 16 A avec un câble de section 1,5 mm². Un circuit de prises de courant standard demande un disjoncteur de 16 A (câble 1,5 mm², limité à 8 prises) ou 20 A (câble 2,5 mm²).
Le chauffe-eau requiert un disjoncteur 20 A dédié avec un câble de 2,5 mm². Les circuits de chauffage électrique se protègent avec un disjoncteur 20 A (câble 2,5 mm²) pour une puissance totale modérée sur le circuit, ou 25 A pour des lignes plus chargées.
Les plaques de cuisson exigent un disjoncteur 32 A et un câble de 6 mm², que l’installation soit monophasée ou triphasée. Certaines plaques de cuisson triphasées se raccordent directement sur les trois phases, avec un disjoncteur tétrapolaire 32 A.
Circuits spécifiquement triphasés
Les appareils alimentés en triphasé direct (four professionnel, pompe à chaleur, borne de recharge véhicule électrique) utilisent un disjoncteur tétrapolaire. Le calibre dépend de la puissance nominale de l’appareil.
Pour une borne de recharge, un différentiel de type B est requis lorsque la borne produit un courant de défaut à composante continue. Un différentiel de type A ou type F ne suffit pas dans tous les cas, et la fiche technique de la borne doit être consultée avant le choix du matériel.
Équilibrage des phases et impact sur le choix du calibre différentiel
Le triphasé impose de répartir les circuits de manière équilibrée entre les trois phases. Un déséquilibre prononcé fait disjoncter le disjoncteur de branchement général bien avant que les disjoncteurs divisionnaires n’atteignent leur limite.
Chaque phase doit supporter une charge comparable. En pratique, on affecte les gros consommateurs (chauffage, chauffe-eau, plaques) sur des phases différentes, puis on complète avec les circuits d’éclairage et de prises.
Le calibre de l’interrupteur différentiel en tête de rangée dépend directement de cet équilibrage. Une rangée qui regroupe deux circuits de chauffage et un chauffe-eau sur la même phase peut exiger un différentiel 63 A, là où une répartition mieux pensée permettrait de rester en 40 A.
Tableau récapitulatif calibre disjoncteur et section câble
| Type de circuit | Calibre disjoncteur | Section câble minimale |
|---|---|---|
| Éclairage | 10 A ou 16 A | 1,5 mm² |
| Prises de courant (jusqu’à 8) | 16 A | 1,5 mm² |
| Prises de courant (jusqu’à 12) | 20 A | 2,5 mm² |
| Chauffe-eau | 20 A | 2,5 mm² |
| Chauffage électrique | 20 A ou 25 A | 2,5 mm² |
| Plaques de cuisson | 32 A | 6 mm² |
| Borne de recharge VE (triphasé) | Selon puissance, disjoncteur tétrapolaire | Variable selon intensité |
Ces valeurs correspondent aux prescriptions courantes de la norme NF C 15-100. Le calibre final doit être validé par le calcul amont-aval pour chaque rangée du tableau, en tenant compte de la pondération des circuits.
Différentiel type A, type F ou type B : lequel en triphasé
Le choix du type de différentiel ne relève pas du calibre, mais il conditionne la protection réelle de l’installation triphasée. Un interrupteur différentiel de type A protège la plupart des circuits domestiques classiques. Le type F est adapté aux appareils à variation de fréquence (pompe à chaleur avec inverter, climatisation réversible).
Le différentiel de type B détecte les courants de défaut continus que les types A et F laissent passer. Pour une borne de recharge de véhicule électrique raccordée en triphasé, l’installation d’un différentiel type B ou d’un dispositif DDR-DC associé à un type A est une exigence technique liée à la nature du redresseur interne de la borne.
La fiche technique de la borne reste le document de référence pour déterminer le type de différentiel adapté : certains fabricants intègrent un dispositif de protection interne qui rend le type A suffisant.
Le dimensionnement d’un tableau triphasé ne se résume pas à reporter des valeurs dans un tableau. La norme NF C 15-100 dans sa version en vigueur renforce l’obligation de calcul pour chaque rangée, et l’équilibrage entre phases modifie concrètement le choix du calibre des différentiels. Vérifier la cohérence entre le disjoncteur divisionnaire, la section du câble et le type de différentiel reste la seule méthode fiable pour une installation conforme.
